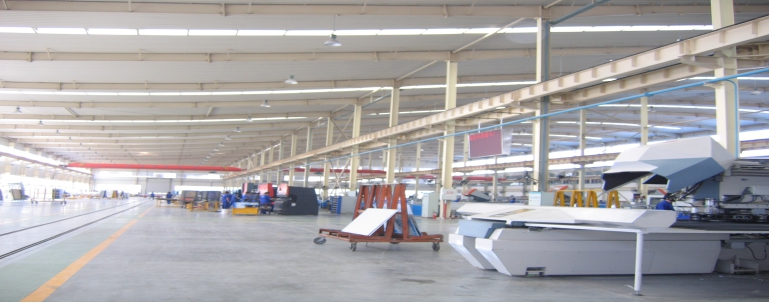

加工中心闆材車間由闆材生産線組成，闆材生産線承擔鋁闆、複合闆和鋼闆的加工制作。生産線主要有剪闆機、折彎機、激光切割機、等離子切割機、數控沖床、開槽機，拉槽機、氩弧焊機等、設備總類齊全，配套性強，年闆材産能達60萬㎡以上，對各類闆材能依據工程需要準确。精密地進行裁切、拉槽、折彎、焊接。具有加工精度高、質量穩定、産品外觀效果好、生産效率高等特點。

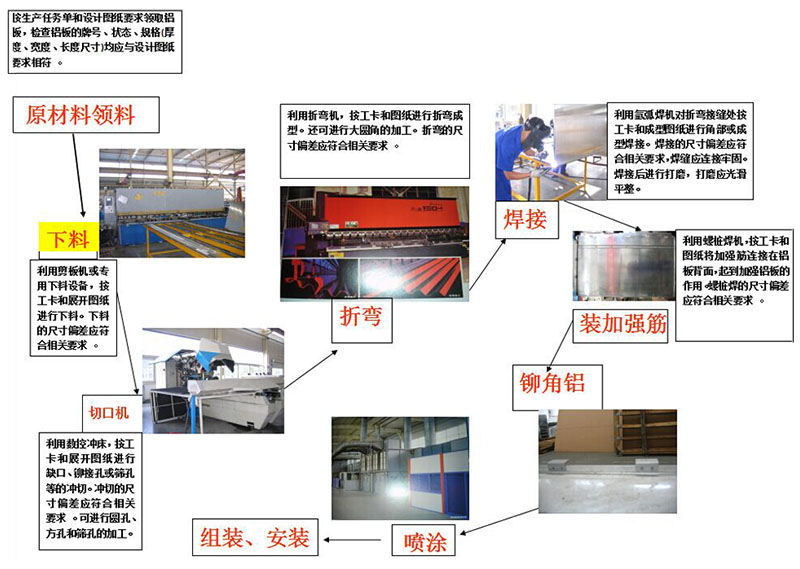

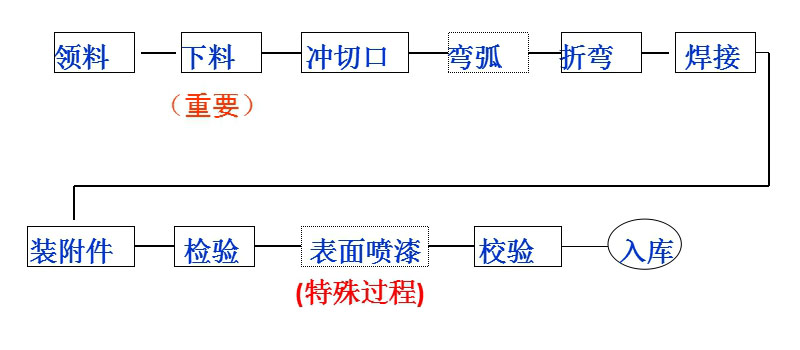

單層鋁闆制作工藝流程圖 圖示
單層鋁闆制作工藝流程圖

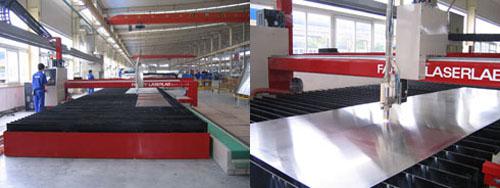

數控精細等離子切割機：Magician
●産地：武漢〈法利普納澤〉
●切割材料： 不鏽鋼、碳鋼、鋁闆
●有效切割寬度爲3000毫米，軌距爲4000毫米（以最終設計爲準）
●有效切割長度爲12000毫米，軌長爲15000毫米
●等離子切割厚度1-32mm，割炬升降行程200毫米
●空車速度爲24000毫米/分，切割垂直度±1.5度
●切割速度爲0-12000毫米/分，定位精度±0.15毫米/全長
●重複精度爲±0.15毫米/全長，對角線偏差在4m×10m範圍内，對角線誤差小于±0.5 mm
●機器行走直線度？？ ±0.3mm/設備有效切割長度内，橫向行走直線度±0.2mm/設備有效切割寬 度内
●等離子高度控制精度？ ±0.2mm（電弧電壓控制），切割斷面粗糙度Ra12.5

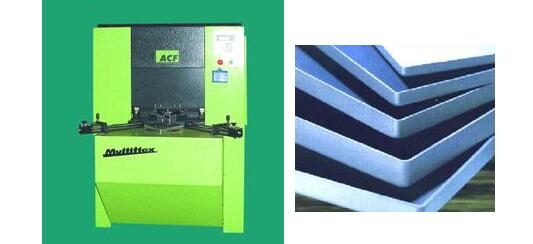

CF角成型加工機：
●産地：奧地利（ACF）
●國内僅有、國際領先的角成型技術
●無拼縫拉伸成型、無需焊接，防水性能優良

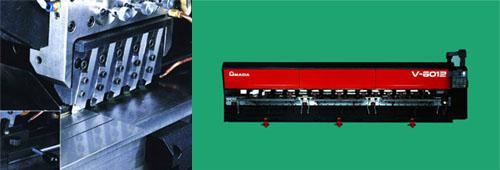

不鏽鋼拉槽機V-6012：
●産地：日本〈天田公司〉
●用于不鏽鋼闆、鋁闆、蜂巢闆、木闆等平闆的刨槽
●槽深定位精度±0.05mm/m
●最大加工長度6m
●最大自動進給速度25m/min
●拉槽折彎後可使棱角分明，帶來極強的視覺沖擊
●可以有效解決無法直接折彎的難題
●爲後續加工帶來便利，例如：部分工件成型之後，受後續的噴塗設備加工尺寸的影響無法噴 塗加工，可采用先
●開槽、預折彎、噴塗之後再成型的辦法
●對于比較厚的工件，在使用常規折彎時易發生龜裂，開槽之後，可以避免。

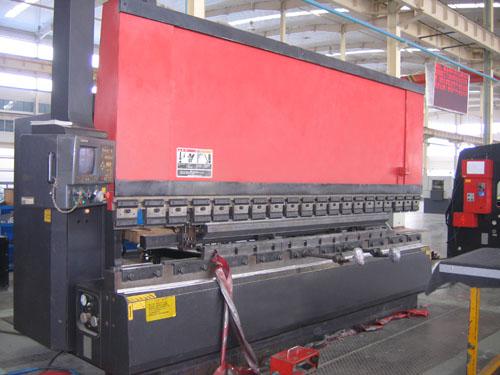

數控折彎機FBD1540：
●産地：日本〈天田公司〉
●采用七軸控制系統，用于闆材的折曲、彎弧
●最大折彎壓力爲150噸
●折曲最大闆長度爲4000mm
●加工精度爲±0.15°
金屬闆材沖切中心212RH：
●産地：比利時哈科〈HACO公司〉
●自動換模、主軸模具可任意分度旋轉、二次定位長度方向可以不限
●最大沖裁力30噸/20噸
●闆材最大尺寸長度2000mm（單次定位）、寬度1500mm
●模具庫20位/12位
●最大闆材厚度： 10mm
●最大沖裁面積：880mm2。

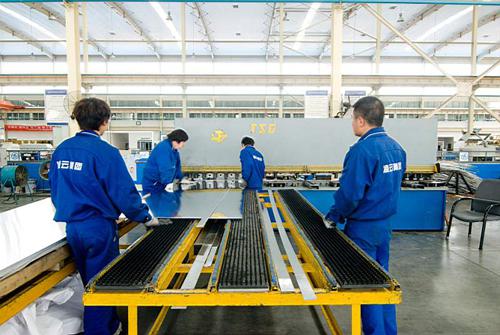

QC12K-6×4 剪闆機
●産地：國産
●用于闆材下料
●最大剪闆長度4m
●最大剪闆厚度6mm
●定位精度±0.2mm

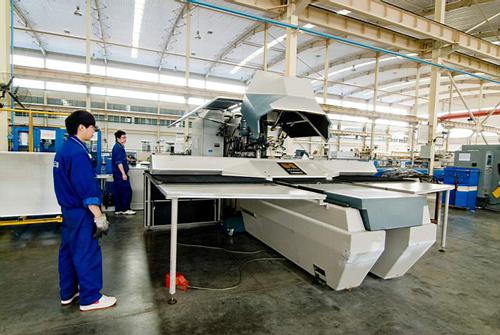

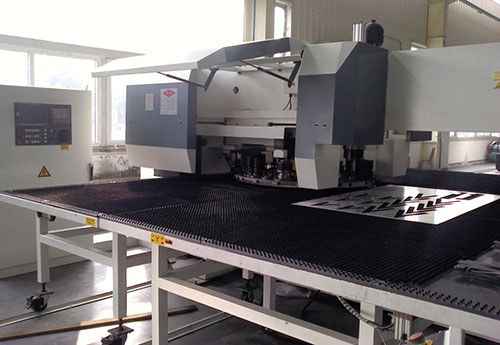

數控沖床是鋁闆缺口、圓孔、弧邊等加工非常快速有效的沖切設備，我公司的金方圓數控沖床是一種速沖數控沖床，最大可沖闆寬1500mm，最大沖切闆厚6mm,最大沖模直徑？88.9mm，重複定位精度0.1mm，夾鉗保護寬度300mm。
拉槽機設備主要用于不鏽鋼闆加工也可用于鋁闆加工，最大可加工鋁闆長度6000mm，寬度1500mm。

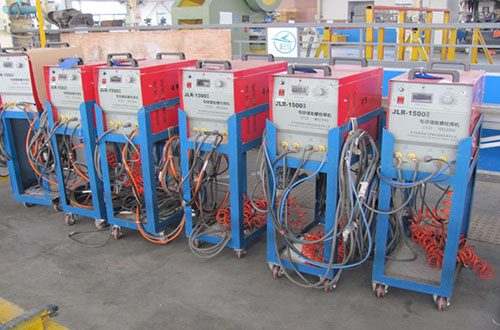

由10台螺樁焊機組成的集中供氣的螺樁焊機組，焊槍特制焊接工裝，氣壓穩定，焊接質量可靠。
